煅燒a氧化鋁|煅燒a氧化鋁粉|煅燒a氧化鋁微粉

煅燒a氧化鋁微粉

-首先在了解煅燒a氧化鋁之前，我們先來了解一下氧化鋁，氧化鋁是白色無定形純凈的粉末，是從鋁礬土從提取的，俗稱工業氧化鋁粉或者氧化鋁原粉。工業氧化鋁是由鋁礬土（Al2O3·3H2O）和硬水鋁石制備的，對于純度要求高的Al2O3，一般用化學方法制備。Al2O3有許多同質異晶體，目前已知的有10多種，主要有3種晶型，即a-Al2O3、β-Al2O3、γ-Al2O3。其中結構不同性質也不同，在1300℃以上的高溫煅燒時幾乎完全轉化為a-Al2O3。

-氧化鋁含有元素鋁和氧。若將鋁礬土原料經過化學處理，除去硅、鐵、鈦等的氧化物而制得的產物是純度很高的氧化鋁原料，Al2O3含量一般在99%以上。礦相是由40%～76%的γ- Al2O3和24%～60%的α- Al2O3組成。γ- Al2O3于950～1200℃可轉變為a-Al2O3，同時發生顯著的體積收縮。

-此方法是由奧地利科學家拜耳（K．J．Bayer）在 1888 年發明，時至今日仍是工業生產氧化鋁的主要方法，人稱“拜耳法”。在a氧化鋁的晶格中，氧離子為六方緊密堆積，Al3+對稱地分布在氧離子圍成的八面體配位中心，晶格能很大，故熔點、沸點很高，a氧化鋁不溶于水和酸，工業上也稱鋁氧，是制金屬鋁的基本原料。也用于制各種耐火磚、耐火坩堝、 耐火管、 耐高溫實驗儀器； 還可作研磨劑、阻燃劑、填充料等；高純的a氧化鋁還是生產人造剛玉、人造紅寶石和藍寶石的原料；還用于生產現代大規模集成電路的板基。γ型氧化鋁是氫氧化鋁在140-150℃的低溫環境下脫水制得，工業上也叫活性氧化鋁、鋁膠。其結構中氧離子近似為立方面心緊密堆積，Al3+不規則地分布在由氧離子圍成的八面體和四面體空隙之中。γ型氧化鋁不溶于水，能溶于強酸或強堿溶液，將它加熱至1200℃-1400℃就全部轉化為a氧化鋁粉。γ型氧化鋁是一種多孔性物質，每克的內表面積高達數百平方米，活性高吸附能力強。工業品常為無色或微帶粉紅的圓柱型顆粒，耐壓性好。在石油煉制和石油化工中是 常用的吸附劑、催化劑和催化劑載體；在工業上是變壓器油、透平油 的脫酸劑，還用于色層分析；在實驗室是中性強干燥劑，其干燥能力不亞于五氧化二磷，使用后在200℃以下加熱5-8h還能再生重復使用。目前世界上用拜耳法生產的氧化鋁要占到總產量的 90％以上，氧化鋁大部分用于制金屬鋁，用作耐火材料或者其它用途的不到10％。

-煅燒a氧化鋁又稱煅燒a氧化鋁粉、煅燒a氧化鋁微粉，密度 3.9-4.0g/cm3， 熔點 2050℃、沸點 2980℃，不溶于水，氧化鋁粉主要有α氧化鋁粉和 γ氧化鋁粉兩種變體。工業上可從鋁礬土中提取。鋁礬土（Al2O3·H2O 和 Al2O3·3H2O）是鋁在自然界存在的主要礦物，將其粉碎后用高溫氫氧化鈉溶液浸漬，獲得鋁酸鈉溶液；過濾去掉殘渣，將濾液降溫并加入氫氧化鋁晶體，經長時間攪拌，鋁酸鈉溶液會分解出氫氧化鋁沉淀，將沉淀分離出來洗凈，再在1400℃ 的溫度下煅燒，就得到a氧化鋁粉。

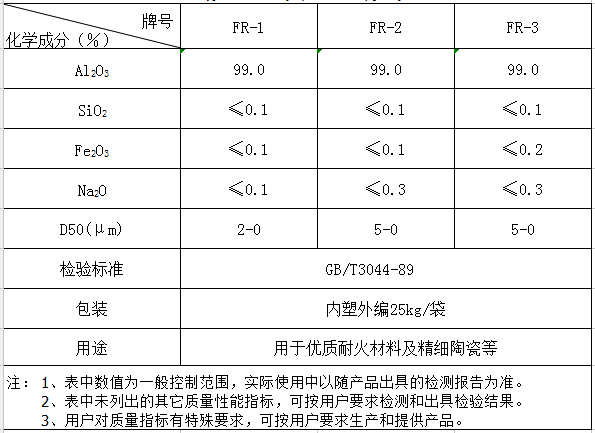

煅燒a氧化鋁微粉指標

-a氧化鋁粉具有良好的燒結性能、轉化率高、鈉含量低。產品質量可靠，具有熔點高、熱穩定性好、硬度大、耐磨性好、機械強度高、電絕緣性好、耐腐蝕。a氧化鋁粉特別適用于定型制品和耐火澆注料、可塑料、修補料、噴補料、涂抹料等不定形耐火材料，對改善耐火材料的高溫強度、提高材料的抗侵蝕性能具有很強的作用。

以上信息有河南豐潤冶金材料有限公司整理，僅供參考使用。如果您有興趣，想要了解更多產品信息，可以撥打煅燒氧化鋁廠家熱線電話咨詢了解，如果您想了解煅燒a氧化鋁價格也可以通過官方網站在線客服為您服務，我公司將以飽滿的熱情，專業的態度，竭力為您提供滿意的服務。
