純鋁酸鈣水泥系列組成品種和廠家有哪些？

    以天然的鋁礬土或鐵礬土為原料生產制作的純鋁酸鈣水泥系列，以回轉窯燒結法生產的鋁酸鈣水泥； 回轉窯燒結法適合生產以鋁酸一鈣（CA） 和鋁酸二鈣（CA2）適量組合的配方，其原因是在回轉窯中煅燒熟料，需要有一定的燒結溫度范圍。

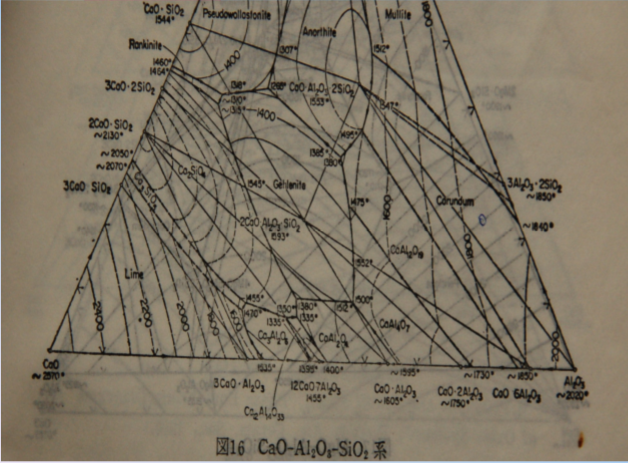

純鋁酸鈣水泥廠家化學矢量圖

    如上面的圖1所示，當組份點在CA-CA2C2AS的三角形內時，燒成溫度范圍比較寬，適合在回轉窯中煅燒。在平常條件 下，當鋁礬土的品位A/S比在7以上，按GB201-2000生產CA-50中的G5、G6 、G7應該問題不大，這一系列純鋁酸鈣水泥，主要用于傳統的耐火澆注料，使用溫度在1250℃以下，水泥用量在10-20％之間也有達到30％。

    為了加快純鋁酸鈣水泥耐火澆注料的硬化速度，縮短澆注料的養護時間，希望純鋁酸鈣水泥具有更早發揮強度的性能。為了降低澆注料中的純鋁酸鈣水泥組成用量，希望鋁酸鈣水泥具有優良的水化活性和高的強度。誕生了早強型純鋁酸鈣水泥CA-50N和高強型純鋁酸鈣水泥CA-50G9。 這兩種水泥需要特別優選原料，嚴格控制工藝過程和成分范圍。其主要的性能指標見下面的圖2。

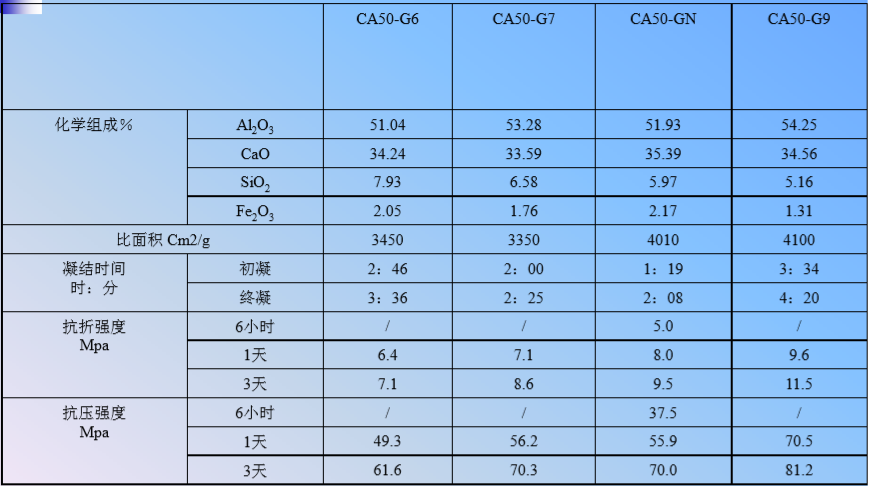

回轉窯燒結法純鋁酸鈣水泥系列品種組成的性能（圖二）

 熔融法純鋁酸鈣水泥生產的組成

    拉法基廠家用反射爐熔融法生產的純鋁酸鈣水泥有兩種不同的型號，一種是高鐵型純鋁酸鈣水泥，其主要礦物組成為CA，次要組成為C12A7、C2S、C4AF等含Fe2O3的量高達13％-16％，商品號為 FONDU CEMENT、Secar-41等另一種是低鐵型純鋁酸鈣水泥， Fe2O3含量＜2％，主要礦物組成為CA，次要組成為C2AS、C12A7、CT。商品號為Secar51。

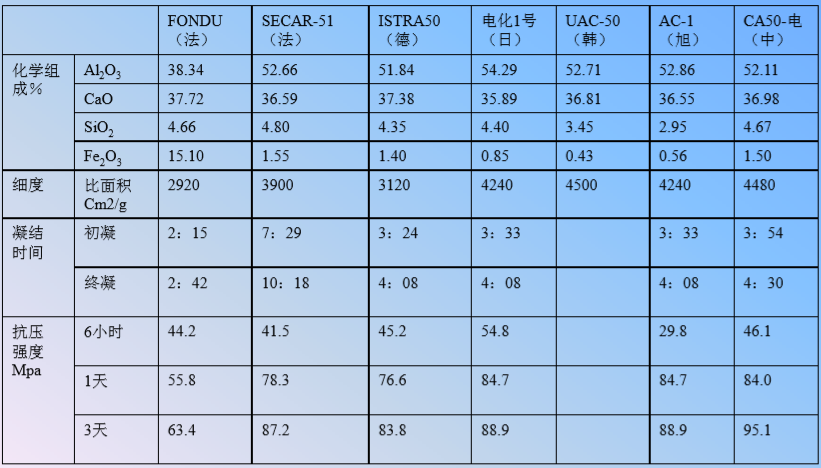

熔融法純鋁酸鈣水泥廠家的性能

    用熔融法生產的高鐵純鋁酸鈣水泥或低鐵純鋁酸鈣水泥，其特點是優良的流動性和早強性。已 廣泛用于1250℃以下的耐火澆注料，在日本、韓國、中國，用電弧爐熔融法也生產類似產品， 性能也很優秀。圖三為市場上幾種熔融法純鋁酸鈣水泥廠家的性能。
